TYCX系列超高效三相永磁同步電動機(380、660V中心高90~355)

該系列產品的效率指標達到GB30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準，達到同類產品的國際先進水平。
該系列產品為全封閉、自扇冷結構。機座范圍90～355，功率等級和安裝尺寸完全符合國際電工委員會（IEC）標準。電動機采用F級絕緣，機座號H180以上有注排油裝置，如用戶要求可帶定子測溫，工作方式為S1，外殼防護等級為IP54。

所屬分類: 低壓超高效三相永磁同步電動機

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

-

+

庫存:

0

所屬分類



1

產品描述

參數

技術特點

規格參數

該系列產品的效率指標達到GB30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準，達到同類產品的國際先進水平。

該系列產品為全封閉、自扇冷結構。具有設計新穎、結構緊湊、造型美觀、效率和功率因數高、起動轉矩性能好、節能、噪聲低、振動小、運行安全可靠、高效節能等優點。

該系列產品機座范圍90～355，功率等級和安裝尺寸完全符合國際電工委員會(IEC)標準。電動機采用F級絕緣，機座號H180以上有注排油裝置，如用戶要求可帶定子測溫，工作方式為S1，冷卻方式為IC411，外殼防護等級為IP54，并可同時生產“W”戶外、“TH”濕熱帶、“WTH”戶外濕熱帶、“W(F1～ F2)”防腐型(F1為中等防腐蝕，F2為強防腐蝕)，電機的散熱片呈垂直及水平分布，電機接線盒位置(按機座號)分為機座側面及頂部兩種結構(見安裝及外形尺寸圖)供用戶選擇使用(用戶不特別注明時，接線盒在右側面)。

該系列產品額定頻率為50Hz，額定電壓為380V或660V，具有自起動能力，亦可變頻起動，變頻起動后可以實現并網切換，在25%-120%負載范圍內，相對于同規格異步電動機均具有更高的效率，更寬的經濟運行范圍，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升為30-50K。

該系列產品可完全替換Y2、Y3等系列低壓異步電機，也可以根據用戶需求加大功率密度，進行降機座號設計。

該系列產品廣泛用于電力、石油、冶金、紡織、建材等領域的風機、泵類、壓縮機、皮帶機等各種設備。

型號	額定功率	額定電流			同步轉速	額定轉矩	額定效率	額定功率因數	牽入轉矩倍數	失步轉矩倍數	堵轉轉矩倍數	堵轉電流倍數	重量
	（kW）	380V	660V	1140V	(r/min)	（N*m）	(%)						(kg)
	（kW）	（A）			(r/min)	（N*m）	(%)						(kg)
TYCX132S1-2	5.5	9.8	5.6	3.3	3000	17.5	89.2	0.96	1.2	1.6	2.2	9	62
TYCX132S2-2	7.5	13.2	7.6	4.4	3000	23.9	90.1	0.96	1.2	1.6	2.2	9	65
TYCX160M1-2	11	19.1	11.0	6.4	3000	35.0	91.2	0.96	1.2	1.6	2.2	9	105
TYCX160M2-2	15	25.8	14.9	8.6	3000	47.8	91.9	0.96	1.2	1.6	2.2	9	115
TYCX160L-2	18.5	31.7	18.2	10.6	3000	58.9	92.4	0.96	1.2	1.6	2.2	9	125
TYCX180M-2	22	37.6	21.6	12.5	3000	70.0	92.7	0.96	1.2	1.6	2	9	187
TYCX200L1-2	30	50.9	29.3	17.0	3000	95.5	93.3	0.96	1.2	1.6	2	9	200
TYCX200L2-2	37	62.5	36.0	20.8	3000	117.8	93.7	0.96	1.2	1.6	2	9	249
TYCX225M-2	45	75.8	43.6	25.3	3000	143.3	94.0	0.96	1.2	1.6	2	9	281
TYCX250M-2	55	92.3	53.1	30.8	3000	175.1	94.3	0.96	1.2	1.6	2	9	373
TYCX280S-2	75	125.3	72.2	41.8	3000	238.8	94.7	0.96	1.2	1.6	2	9	480
TYCX280M-2	90	149.9	86.3	50.0	3000	286.5	95.0	0.96	1.2	1.6	2	9	525
TYCX315S-2	110	182.9	105.3	61.0	3000	350.2	95.2	0.96	1.2	1.6	1.8	9	770
TYCX315M-2	132	219.0	126.1	73.0	3000	420.2	95.4	0.96	1.2	1.6	1.8	9	928
TYCX315L1-2	160	264.9	152.5	88.3	3000	509.3	95.6	0.96	1.2	1.6	1.8	9	986
TYCX315L2-2	200	330.4	190.2	110.1	3000	636.7	95.8	0.96	1.2	1.6	1.8	9	1062
TYCX132S-4	5.5	9.7	5.6	3.2	1500	35.0	89.6	0.96	1.2	1.6	2.3	9	67
TYCX132M-4	7.5	13.1	7.6	4.4	1500	47.8	90.4	0.96	1.2	1.6	2.3	9	80
TYCX160M-4	11	19.0	11.0	6.3	1500	70.0	91.4	0.96	1.2	1.6	2.2	9	125
TYCX160L-4	15	25.8	14.8	8.6	1500	95.5	92.1	0.96	1.2	1.6	2.2	9	161
TYCX180M-4	18.5	31.6	18.2	10.5	1500	117.8	92.6	0.96	1.2	1.6	2.2	9	187
TYCX180L-4	22	37.4	21.6	12.5	1500	140.1	93.0	0.96	1.2	1.6	2.2	9	200
TYCX200L-4	30	50.7	29.2	16.9	1500	191.0	93.6	0.96	1.2	1.6	2.2	9	263
TYCX225S-4	37	62.4	35.9	20.8	1500	235.6	93.9	0.96	1.2	1.6	2.2	9	315
TYCX225M-4	45	75.6	43.5	25.2	1500	286.5	94.2	0.96	1.2	1.6	2.2	9	340
TYCX250M-4	55	92.0	53.0	30.7	1500	350.2	94.6	0.96	1.2	1.6	2.2	9	436
TYCX280S-4	75	124.9	71.9	41.6	1500	477.5	95.0	0.96	1.2	1.6	2.2	9	572
TYCX280M-4	90	149.6	86.1	49.9	1500	573.0	95.2	0.96	1.2	1.6	2.2	9	653
TYCX315S-4	110	182.5	105.1	60.8	1500	700.3	95.4	0.96	1.2	1.6	2.1	9	813
TYCX315M-4	132	218.5	125.8	72.8	1500	840.4	95.6	0.96	1.2	1.6	2.1	9	928
TYCX315L1-4	160	264.3	152.2	88.1	1500	1018.7	95.8	0.96	1.2	1.6	2.1	9	986
TYCX315L2-4	200	329.7	189.8	109.9	1500	1273.3	96.0	0.96	1.2	1.6	2.1	9	1062
TYCX315L-4	220	362.7	208.8	120.9	1500	1400.7	96.0	0.96	1.2	1.6	2.1	9	1331
TYCX355M-4	250	412.1	237.3	137.4	1500	1591.7	96.0	0.96	1.2	1.6	2.1	9	1600
TYCX355L-4	315	519.3	299.0	173.1	1500	2005.5	96.0	0.96	1.2	1.6	2.1	9	1859
TYCX132S-6	3	5.4	3.1	1.8	1000	28.7	88.0	0.96	1.2	1.6	2.1	9	65
TYCX132M1-6	4	7.1	4.1	2.4	1000	38.2	89.1	0.96	1.2	1.6	2.1	9	72
TYCX132M2-6	5.5	9.7	5.6	3.2	1000	52.5	90.1	0.96	1.2	1.6	2.1	9	81
TYCX160M-6	7.5	13.0	7.5	4.3	1000	71.6	91.0	0.96	1.2	1.6	2	9	155
TYCX160L-6	11	19.0	10.9	6.3	1000	105.1	91.8	0.96	1.2	1.6	2	9	160
TYCX180L-6	15	25.7	14.8	8.6	1000	143.3	92.5	0.96	1.2	1.6	2	9	190
TYCX200L1-6	18.5	31.4	18.1	10.5	1000	176.7	93.1	0.96	1.2	1.6	2.1	9	240
TYCX200L2-6	22	37.2	21.4	12.4	1000	210.1	93.6	0.96	1.2	1.6	2	9	255
TYCX225M-6	30	50.5	29.1	16.8	1000	286.5	94.0	0.96	1.2	1.6	2	9	310
TYCX250M-6	37	62.0	35.7	20.7	1000	353.4	94.4	0.96	1.2	1.6	2.1	9	426
TYCX280S-6	45	75.2	43.3	25.1	1000	429.8	94.7	0.96	1.2	1.6	2.1	9	525
TYCX280M-6	55	91.6	52.8	30.5	1000	525.3	95.0	0.96	1.2	1.6	2.1	9	584
TYCX315S-6	75	124.7	71.8	41.6	1000	716.3	95.2	0.96	1.2	1.6	2	9	783
TYCX315M-6	90	149.5	86.1	49.8	1000	859.5	95.3	0.96	1.2	1.6	2	9	876
TYCX315L1-6	110	182.3	105.0	60.8	1000	1050.5	95.5	0.96	1.2	1.6	2	9	919
TYCX315L2-6	132	219.0	126.1	73.0	1000	1260.6	95.4	0.96	1.2	1.6	2	9	1018
TYCX355M1-6	160	264.9	152.5	88.3	1000	1528.0	95.6	0.96	1.2	1.6	1.9	9	1670
TYCX355M2-6	200	330.4	190.2	110.1	1000	1910.0	95.8	0.96	1.2	1.6	1.9	9	1670
TYCX355L-6	250	413.0	237.8	137.7	1000	2387.5	95.8	0.96	1.2	1.6	1.9	9	1700
TYCX160M1-8	4	7.1	4.1	2.4	750	50.9	89.1	0.96	1.2	1.6	1.9	9	100
TYCX160M2-8	5.5	9.7	5.6	3.2	750	70.0	90.0	0.96	1.2	1.6	2	9	120
TYCX160L-8	7.5	13.1	7.5	4.4	750	95.5	90.8	0.96	1.2	1.6	2	9	156
TYCX180L-8	11	19.0	11.0	6.3	750	140.1	91.4	0.96	1.2	1.6	2	9	180
TYCX200L-8	15	25.8	14.9	8.6	750	191.0	92.0	0.96	1.2	1.6	2	9	239
TYCX225S-8	18.5	31.7	18.2	10.6	750	235.6	92.5	0.96	1.2	1.6	1.9	9	285
TYCX225M-8	22	37.4	21.6	12.5	750	280.1	93.0	0.96	1.2	1.6	1.9	9	312
TYCX250M-8	30	50.8	29.3	16.9	750	382.0	93.4	0.96	1.2	1.6	1.9	9	410
TYCX280S-8	37	62.5	36.0	20.8	750	471.1	93.7	0.96	1.2	1.6	1.9	9	515
TYCX280M-8	45	75.8	43.7	25.3	750	573.0	93.9	0.96	1.2	1.6	1.9	9	582
TYCX315S-8	55	92.4	53.2	30.8	750	700.3	94.2	0.96	1.2	1.6	1.8	9	816
TYCX315M-8	75	125.9	72.5	42.0	750	955.0	94.3	0.96	1.2	1.6	1.8	9	903
TYCX315L1-8	90	150.7	86.8	50.2	750	1146.0	94.5	0.96	1.2	1.6	1.8	9	957
TYCX315L2-8	110	184.0	106.0	61.3	750	1400.7	94.6	0.96	1.2	1.6	1.8	9	1037
TYCX355M1-8	132	220.6	127.0	73.5	750	1680.8	94.7	0.96	1.2	1.6	1.8	9	1650
TYCX355M2-8	160	267.1	153.8	89.0	750	2037.3	94.8	0.96	1.2	1.6	1.8	9	1700
TYCX355L-8	200	333.5	192.0	111.2	750	2546.7	94.9	0.96	1.2	1.6	1.8	9	1850

型號	額定功率	額定電流			同步轉速	額定轉矩	額定效率	額定功率因數	牽入轉矩倍數	失步轉矩倍數	堵轉轉矩倍數	堵轉電流倍數	重量
	（kW）	380V	660V	1140V	(r/min)	（N*m）	(%)						(kg)
	（kW）	（A）			(r/min)	（N*m）	(%)						(kg)
TYCX132S1-2	5.5	9.8	5.6	3.3	3000	17.5	89.2	0.96	1.2	1.6	2.2	9	62
TYCX132S2-2	7.5	13.2	7.6	4.4	3000	23.9	90.1	0.96	1.2	1.6	2.2	9	65
TYCX160M1-2	11	19.1	11.0	6.4	3000	35.0	91.2	0.96	1.2	1.6	2.2	9	105
TYCX160M2-2	15	25.8	14.9	8.6	3000	47.8	91.9	0.96	1.2	1.6	2.2	9	115
TYCX160L-2	18.5	31.7	18.2	10.6	3000	58.9	92.4	0.96	1.2	1.6	2.2	9	125
TYCX180M-2	22	37.6	21.6	12.5	3000	70.0	92.7	0.96	1.2	1.6	2	9	187
TYCX200L1-2	30	50.9	29.3	17.0	3000	95.5	93.3	0.96	1.2	1.6	2	9	200
TYCX200L2-2	37	62.5	36.0	20.8	3000	117.8	93.7	0.96	1.2	1.6	2	9	249
TYCX225M-2	45	75.8	43.6	25.3	3000	143.3	94.0	0.96	1.2	1.6	2	9	281
TYCX250M-2	55	92.3	53.1	30.8	3000	175.1	94.3	0.96	1.2	1.6	2	9	373
TYCX280S-2	75	125.3	72.2	41.8	3000	238.8	94.7	0.96	1.2	1.6	2	9	480
TYCX280M-2	90	149.9	86.3	50.0	3000	286.5	95.0	0.96	1.2	1.6	2	9	525
TYCX315S-2	110	182.9	105.3	61.0	3000	350.2	95.2	0.96	1.2	1.6	1.8	9	770
TYCX315M-2	132	219.0	126.1	73.0	3000	420.2	95.4	0.96	1.2	1.6	1.8	9	928
TYCX315L1-2	160	264.9	152.5	88.3	3000	509.3	95.6	0.96	1.2	1.6	1.8	9	986
TYCX315L2-2	200	330.4	190.2	110.1	3000	636.7	95.8	0.96	1.2	1.6	1.8	9	1062
TYCX132S-4	5.5	9.7	5.6	3.2	1500	35.0	89.6	0.96	1.2	1.6	2.3	9	67
TYCX132M-4	7.5	13.1	7.6	4.4	1500	47.8	90.4	0.96	1.2	1.6	2.3	9	80
TYCX160M-4	11	19.0	11.0	6.3	1500	70.0	91.4	0.96	1.2	1.6	2.2	9	125
TYCX160L-4	15	25.8	14.8	8.6	1500	95.5	92.1	0.96	1.2	1.6	2.2	9	161
TYCX180M-4	18.5	31.6	18.2	10.5	1500	117.8	92.6	0.96	1.2	1.6	2.2	9	187
TYCX180L-4	22	37.4	21.6	12.5	1500	140.1	93.0	0.96	1.2	1.6	2.2	9	200
TYCX200L-4	30	50.7	29.2	16.9	1500	191.0	93.6	0.96	1.2	1.6	2.2	9	263
TYCX225S-4	37	62.4	35.9	20.8	1500	235.6	93.9	0.96	1.2	1.6	2.2	9	315
TYCX225M-4	45	75.6	43.5	25.2	1500	286.5	94.2	0.96	1.2	1.6	2.2	9	340
TYCX250M-4	55	92.0	53.0	30.7	1500	350.2	94.6	0.96	1.2	1.6	2.2	9	436
TYCX280S-4	75	124.9	71.9	41.6	1500	477.5	95.0	0.96	1.2	1.6	2.2	9	572
TYCX280M-4	90	149.6	86.1	49.9	1500	573.0	95.2	0.96	1.2	1.6	2.2	9	653
TYCX315S-4	110	182.5	105.1	60.8	1500	700.3	95.4	0.96	1.2	1.6	2.1	9	813
TYCX315M-4	132	218.5	125.8	72.8	1500	840.4	95.6	0.96	1.2	1.6	2.1	9	928
TYCX315L1-4	160	264.3	152.2	88.1	1500	1018.7	95.8	0.96	1.2	1.6	2.1	9	986
TYCX315L2-4	200	329.7	189.8	109.9	1500	1273.3	96.0	0.96	1.2	1.6	2.1	9	1062
TYCX315L-4	220	362.7	208.8	120.9	1500	1400.7	96.0	0.96	1.2	1.6	2.1	9	1331
TYCX355M-4	250	412.1	237.3	137.4	1500	1591.7	96.0	0.96	1.2	1.6	2.1	9	1600
TYCX355L-4	315	519.3	299.0	173.1	1500	2005.5	96.0	0.96	1.2	1.6	2.1	9	1859
TYCX132S-6	3	5.4	3.1	1.8	1000	28.7	88.0	0.96	1.2	1.6	2.1	9	65
TYCX132M1-6	4	7.1	4.1	2.4	1000	38.2	89.1	0.96	1.2	1.6	2.1	9	72
TYCX132M2-6	5.5	9.7	5.6	3.2	1000	52.5	90.1	0.96	1.2	1.6	2.1	9	81
TYCX160M-6	7.5	13.0	7.5	4.3	1000	71.6	91.0	0.96	1.2	1.6	2	9	155
TYCX160L-6	11	19.0	10.9	6.3	1000	105.1	91.8	0.96	1.2	1.6	2	9	160
TYCX180L-6	15	25.7	14.8	8.6	1000	143.3	92.5	0.96	1.2	1.6	2	9	190
TYCX200L1-6	18.5	31.4	18.1	10.5	1000	176.7	93.1	0.96	1.2	1.6	2.1	9	240
TYCX200L2-6	22	37.2	21.4	12.4	1000	210.1	93.6	0.96	1.2	1.6	2	9	255
TYCX225M-6	30	50.5	29.1	16.8	1000	286.5	94.0	0.96	1.2	1.6	2	9	310
TYCX250M-6	37	62.0	35.7	20.7	1000	353.4	94.4	0.96	1.2	1.6	2.1	9	426
TYCX280S-6	45	75.2	43.3	25.1	1000	429.8	94.7	0.96	1.2	1.6	2.1	9	525
TYCX280M-6	55	91.6	52.8	30.5	1000	525.3	95.0	0.96	1.2	1.6	2.1	9	584
TYCX315S-6	75	124.7	71.8	41.6	1000	716.3	95.2	0.96	1.2	1.6	2	9	783
TYCX315M-6	90	149.5	86.1	49.8	1000	859.5	95.3	0.96	1.2	1.6	2	9	876
TYCX315L1-6	110	182.3	105.0	60.8	1000	1050.5	95.5	0.96	1.2	1.6	2	9	919
TYCX315L2-6	132	219.0	126.1	73.0	1000	1260.6	95.4	0.96	1.2	1.6	2	9	1018
TYCX355M1-6	160	264.9	152.5	88.3	1000	1528.0	95.6	0.96	1.2	1.6	1.9	9	1670
TYCX355M2-6	200	330.4	190.2	110.1	1000	1910.0	95.8	0.96	1.2	1.6	1.9	9	1670
TYCX355L-6	250	413.0	237.8	137.7	1000	2387.5	95.8	0.96	1.2	1.6	1.9	9	1700
TYCX160M1-8	4	7.1	4.1	2.4	750	50.9	89.1	0.96	1.2	1.6	1.9	9	100
TYCX160M2-8	5.5	9.7	5.6	3.2	750	70.0	90.0	0.96	1.2	1.6	2	9	120
TYCX160L-8	7.5	13.1	7.5	4.4	750	95.5	90.8	0.96	1.2	1.6	2	9	156
TYCX180L-8	11	19.0	11.0	6.3	750	140.1	91.4	0.96	1.2	1.6	2	9	180
TYCX200L-8	15	25.8	14.9	8.6	750	191.0	92.0	0.96	1.2	1.6	2	9	239
TYCX225S-8	18.5	31.7	18.2	10.6	750	235.6	92.5	0.96	1.2	1.6	1.9	9	285
TYCX225M-8	22	37.4	21.6	12.5	750	280.1	93.0	0.96	1.2	1.6	1.9	9	312
TYCX250M-8	30	50.8	29.3	16.9	750	382.0	93.4	0.96	1.2	1.6	1.9	9	410
TYCX280S-8	37	62.5	36.0	20.8	750	471.1	93.7	0.96	1.2	1.6	1.9	9	515
TYCX280M-8	45	75.8	43.7	25.3	750	573.0	93.9	0.96	1.2	1.6	1.9	9	582
TYCX315S-8	55	92.4	53.2	30.8	750	700.3	94.2	0.96	1.2	1.6	1.8	9	816
TYCX315M-8	75	125.9	72.5	42.0	750	955.0	94.3	0.96	1.2	1.6	1.8	9	903
TYCX315L1-8	90	150.7	86.8	50.2	750	1146.0	94.5	0.96	1.2	1.6	1.8	9	957
TYCX315L2-8	110	184.0	106.0	61.3	750	1400.7	94.6	0.96	1.2	1.6	1.8	9	1037
TYCX355M1-8	132	220.6	127.0	73.5	750	1680.8	94.7	0.96	1.2	1.6	1.8	9	1650
TYCX355M2-8	160	267.1	153.8	89.0	750	2037.3	94.8	0.96	1.2	1.6	1.8	9	1700
TYCX355L-8	200	333.5	192.0	111.2	750	2546.7	94.9	0.96	1.2	1.6	1.8	9	1850

上一個

無

下一個

TYPCX系列變頻調速超高效三相永磁同步電動機(380V中心高90~355)

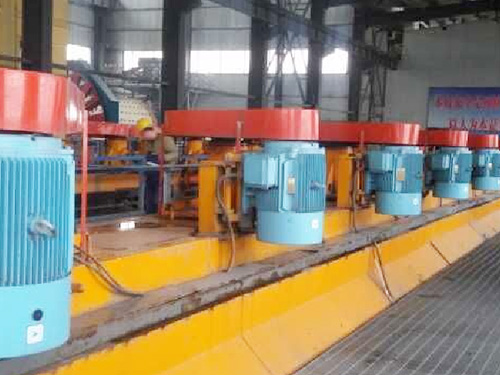

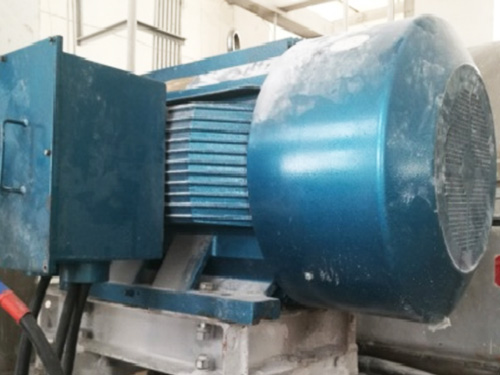

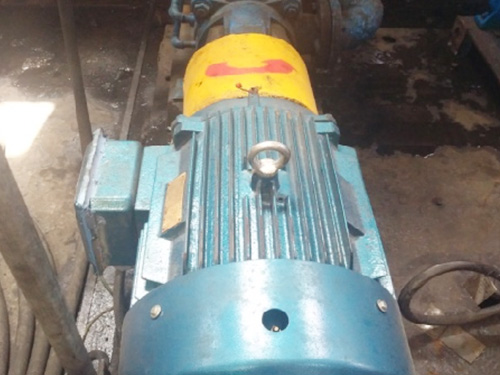

相關行業應用




